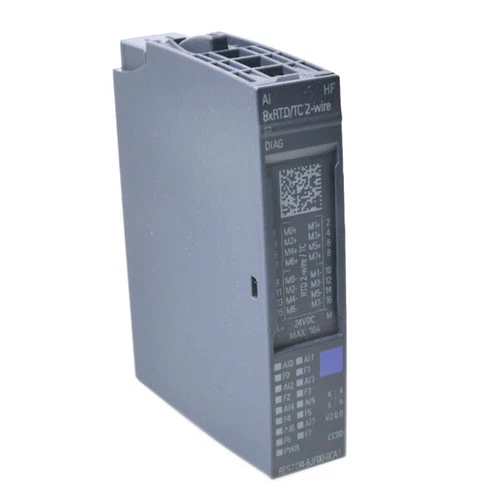

1. Mô đun ET 200SP 6ES7134-6JF00-0CA1

      1.1  MÔ TẢ:

– SIMATIC ET 200SP, Analog input module, AI 8xRTD/TC 2-wire High Feature suitable for BU type A0, A1, Color code CC00, channel diagnostics, 16 bit, +/-0.1%.

     1.2  Tên gọi sản phẩm:

• Mô đun ET200SP 6ES7134-6JF00-0CA1

     1.3  Mã sản phẩm :

• 6ES7134-6JF00-0CA1

2. Thông số kỹ thuật của Mô đun ET 200SP 6ES7134-6JF00-0CA1

Thông số kỹ thuật chính

Thông số	Giá trị
Mã sản phẩm	6ES7134-6JF00-0CA1
Dòng sản phẩm	ET200SP AI RTD/TC
Số kênh	8 AI
Kiểu tín hiệu	RTD / Thermocouple
Kết nối	2-wire
Độ phân giải	16 bit
Sai số	±0.1%
Chẩn đoán kênh	Có
TIA Portal	V14 trở lên
BaseUnit	A0, A1



3. Giới thiệu về Mô đun ET 200SP 6ES7134-6JF00-0CA1



Mô đun ET200SP 6ES7134-6JF00-0CA1 là mô đun đầu vào analog nhiệt độ thuộc dòng SIMATIC ET200SP của Siemens, được thiết kế để đo tín hiệu:

• RTD
• Thermocouple (TC)
• cảm biến nhiệt độ công nghiệp.

Tên đầy đủ của sản phẩm:

SIMATIC ET 200SP, Analog input module, AI 8xRTD/TC 2-wire High Feature

Thiết bị hỗ trợ:

• 8 kênh đo nhiệt độ
• kết nối RTD/TC 2 dây
• độ phân giải 16 bit
• chẩn đoán từng kênh
• độ chính xác cao ±0.1%.

(Alldatasheet)

---

4. Ứng dụng của Mô đun ET 200SP 6ES7134-6JF00-0CA1

Mô đun ET200SP 6ES7134-6JF00-0CA1 được sử dụng rộng rãi trong các hệ thống đo lường và giám sát nhiệt độ công nghiệp.

Các ứng dụng phổ biến

Nhà máy thực phẩm

• Giám sát nhiệt độ lò
• Kiểm soát dây chuyền sản xuất
• Monitoring nhiệt độ kho lạnh.

Nhà máy hóa chất

• Đo nhiệt độ bồn chứa
• Điều khiển PID nhiệt độ
• Giám sát phản ứng hóa học.

Hệ thống HVAC

• Điều khiển AHU
• Chiller
• Boiler
• Heat exchanger.

Dây chuyền tự động hóa

• Kết nối PT100
• PT1000
• Thermocouple loại K/J/T.

Nhà máy năng lượng

• Giám sát nhiệt độ turbine
• Máy phát điện
• Hệ thống tủ điện công nghiệp.

---

5.Ưu điểm của sản phẩm Mô đun ET 200SP 6ES7134-6JF00-0CA1

Độ chính xác cao

Thiết bị có:

• độ phân giải 16 bit
• sai số chỉ ±0.1%.

Giúp:

• đo nhiệt độ ổn định,
• phù hợp các hệ thống yêu cầu độ chính xác cao.

(Alldatasheet)

Hỗ trợ nhiều loại cảm biến

Tương thích:

• PT100
• PT1000
• Ni100
• Thermocouple K/J/T.

Chẩn đoán thông minh

Hỗ trợ:

• wire break
• overflow
• underflow
• lỗi sensor
• diagnostic từng channel.

Thiết kế nhỏ gọn

ET200SP có chiều rộng module nhỏ:

• tiết kiệm không gian tủ điện,
• dễ mở rộng I/O.

Tích hợp mạnh với TIA Portal

Cho phép:

• commissioning nhanh,
• monitoring realtime,
• scale nhiệt độ,
• alarm dễ dàng.

Dễ bảo trì

Hỗ trợ:

• tháo nóng module,
• thay thế nhanh qua BaseUnit.

---

6. Phần mềm của Mô đun ET200SP 6ES7134-6JF00-0CA1

Phần mềm hỗ trợ

Thiết bị cấu hình bằng:

• TIA Portal
• STEP 7 Professional
• WinCC Professional.

Phiên bản hỗ trợ

• TIA Portal V14 trở lên
• STEP7 V5.6

Chức năng phần mềm

Cho phép:

• cấu hình RTD/TC
• linearization
• scaling
• diagnostics
• alarm
• trend nhiệt độ.

Hệ thống tương thích

Tương thích:

• S7-1200
• S7-1500
• ET200SP
• PROFINET
• SCADA WinCC.

---

7. Tài Liệu liên quan Mô đun ET200SP 6ES7134-6JF00-0CA1

Tài liệu kỹ thuật gồm

• Datasheet ET200SP AI RTD/TC
• Wiring diagram
• Installation guide
• TIA Portal configuration manual
• Siemens ET200SP catalog.

Tài liệu hãng Siemens

• Siemens ET200SP Documentation
• TIA Portal Official Website

---

8. Hướng dẫn sử dụng Mô đun ET200SP 6ES7134-6JF00-0CA1,6ES7134-6JD00-0CA1

8.1 Kết nối

Các bước kết nối

1. Gắn module vào BaseUnit A0 hoặc A1
2. Cấp nguồn ET200SP
3. Kết nối cảm biến:
   • RTD
   • Thermocouple
4. Cấu hình channel trong TIA Portal
5. Download hardware configuration.

Lưu ý

• dùng dây chống nhiễu,
• nối shield đúng kỹ thuật,
• tránh đi dây gần nguồn động lực.

---

8.2 Phụ kiện, kích thước

Phụ kiện

• BaseUnit ET200SP
• terminal wiring
• coding element.

Kích thước

Thông số	Giá trị
Dòng module	ET200SP
Kích thước nhỏ gọn	Có
BaseUnit hỗ trợ	A0/A1

---

8.3 Lỗi thường gặp

Không đọc được nhiệt độ

Nguyên nhân:

• sai loại sensor,
• đấu sai RTD/TC,
• chưa cấu hình channel.

Giá trị nhiệt độ nhiễu

Nguyên nhân:

• không shield,
• dây cảm biến đi gần biến tần/motor.

Wire break alarm

Do:

• đứt dây RTD,
• lỏng terminal,
• sensor hỏng.

Nhiều kỹ sư lưu ý cần chọn đúng chế độ wiring và loại module ET200SP khi cấu hình AI để tránh lỗi đọc giá trị.

---

9.Thông tin về hàng hóa và dịch vụ kèm theo Mô đun ET200SP 6ES7134-6JF00-0CA1

9.1 Giao hàng và thanh toán

Hỗ trợ:

• giao hàng toàn quốc
• ship nhanh nội thành
• thanh toán:
  • tiền mặt
  • chuyển khoản
  • COD.

---

9.2 Bảo hành và dịch vụ sau bán hàng

• Bảo hành chính hãng Siemens
• Hỗ trợ kỹ thuật ET200SP
• Tư vấn cấu hình hệ thống
• Hỗ trợ TIA Portal.

---

9.3 Chứng từ, chứng nhận

Cung cấp đầy đủ:

• CO
• CQ
• hóa đơn VAT
• chứng nhận xuất xứ
• chứng nhận chất lượng.

---

9.4 Hỗ trợ kỹ thuật

Đội ngũ kỹ thuật hỗ trợ:

• wiring RTD/TC
• cấu hình TIA Portal
• diagnostic ET200SP
• troubleshooting analog input
• remote support.

Mô đun ET200SP 6ES7134-6JF00-0CA1 là giải pháp đo nhiệt độ công nghiệp chính xác cao, ổn định và linh hoạt cho các hệ thống tự động hóa hiện đại sử dụng nền tảng Siemens Automation.
